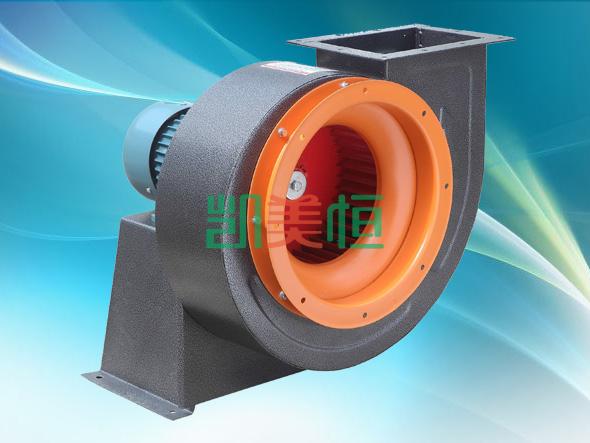

4-72离心风机

4-72型离心风机又称“4-72离心通风机”，4-72型离心通风机在我国是使用最早的风机，然而也是使用最普通的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，4-72型风机随处可见。4-72型离心通风机作为一般工厂及大建筑物的室内通风换气，即可用作输入气体，也可用作输出气体。空气和其它不自燃、对人体无害的、对钢铁材料无腐蚀性的气体。

4-72风机的风量从2200~200000m³/小时，风机直径Φ250~2000mm，风压324-3200Pa，功率：1.1-220kw，中低压大风量，有普通型（4-72）、防腐型（F4-72）、防爆型（B4-72）、耐高温四种规格。电机直联（A式传动）、皮带传动（B、C、E式传动）、联轴器（D式传动），气体内不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。气体的温度：不超过80℃。

4-72蜗牛式离心风机工作原理:

4-72蜗牛式离心式风机的工作原理与透平压缩机基本相同，只是由于气体流速较低，压力变

4-72蜗牛式离心式风机主要解构化不大，一般不需要考虑气体比容的变化，即把气体作为不可压缩流体处理。

4-72蜗牛式离心式风机是根据动能转换为势能的原理，利用高速旋转的叶轮将气体加速，然后减速、改变流向，使动能转换成势能（压力）。在单级离心式风机中，气体从轴向进入叶轮，气体流经叶轮时改变成径向，然后进入扩压器。在扩压器中，气体改变了流动方向造成减速，这种减速作用将动能转换成压力能。压力增高主要发生在叶轮中，其次发生在扩压过程。在多级离心式风机中，用回流器使气流进入下一叶轮，产生更高压力。

4-72蜗牛式离心式风机的叶片，按其出口安装角的大小可分为后弯式、前弯式、径向三种形式。后弯式叶片的弯曲方向与叶轮旋转方向相反，出口安装角小于90度；径向叶片的出口方向为径向，出口安装角等于90度；前弯式叶片的弯曲方向与叶轮旋转方向相同，出口安装角大于90度。

4-72蜗牛式离心式风机可制成右旋和左旋两种型式。从电动机一侧正视：叶轮顺时针旋转，称为右旋转风机；逆时针旋转，称为左旋。

4-72离心风机的调试方法
离心风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却。离心风机的调试方法有哪些？
1、离心风机允许全压起动或降压电动，但应注意，全压起动时的电流约为5-7倍的额定电流，降压起动转矩与电压平方成正比，当电网容量不足时，应采用降压起动。
2、离心风机在试车时，应认真阅读产品说明书，检查接线方法是否同接线图相符；应认真检查供给风机电源的工作电压是不是符合要求，电源是否缺相或同相位，所配电器元件的容量是否符合要求。
3、试车时人数不少于两人，一人控制电源，一人观察风机运转情况，发现异常现象立即停机检查；首先检查旋转方向是否正确；离心风机开始运转后，应立即检查各相运转电流是否平衡、电流是否超过额定电流；若有不正常现象，应停机检查。运转五分钟后，停机检查风机是否有异常现象，确认无异常现象再开机运转。
4、双速离心风机试车时，应先起动低速，检查旋转方向是否正确；起动高速时要待风机静止后再启动，以防高速反向旋转，引起开关跳闸及电机受损。
5、离心风机达到正常转速时，应测量风机输入电流是否正常，离心风机的运行电流不能超过其额定电流。若运行电流超过其额定电流，应检查供给的电压是否正常。
6、离心风机所需电机功率是指在一定工况下，对离心风机和风机箱，进风口全开时所需功率较大。若进风口全开进行运转，则电机有损坏的危险。风机试车时将风机进口或出口管道上的阀门关闭，运转后将阀门渐渐开启，达到所需工况为止，并注意风机的运转电流是否超过额定电流。

4-72离心风机可制成右旋转或左旋转两种型式，从电机一侧正视，叶轮顺时针旋转者称右旋风机，以"右"表示；叶轮逆进针旋转者称左旋风机，以"左"表示。

4-72离心风机风机的出口位置，以机壳的出风口角度表示。4-72型风机№2.8～6出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。其中№2.8出风口位置调整范围是0°～255°，间隔是45°；№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。

4-72离心风机的出口位置以机壳出风口角度表示，设计有0度、90度、180度三种。

4-72离心风机的传动方式有A、B、C、D四种：№2.8～6采用A式传动，№8～12采用C、D式传动，№16～20采用B式传动。

4-72离心风机主要由叶轮、机壳、进风口、调节门及传动组等部分组成，具有结构紧凑，安装方便，便于维修的特点。

4-72离心风机为单吸入式风机。

叶轮：由两个旋向不同的叶轮组成，每一叶轮各有10个翼型叶片，并具有弧形前盘，钢板制造，并经动、静平衡校正，空气性能良好，经动平衡校正运转平稳。

机壳：做成二种不同型式。其中№2.8～12机壳作成整体，不能拆开，№16～20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。

进风口：钢板制成锥弧形流，道制成整体，装于风机一侧，与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。

传动组：主轴由优质钢制成。采用滚珠轴承，二只并列的轴承座，用2号钙钠基润滑脂或二硫化钼润滑脂润滑和风叶自冷，结构简单。

轴承座：采用双列向心球面轴承，并用钙钠基润滑脂润滑。
